红外光谱软件常用操作教程995

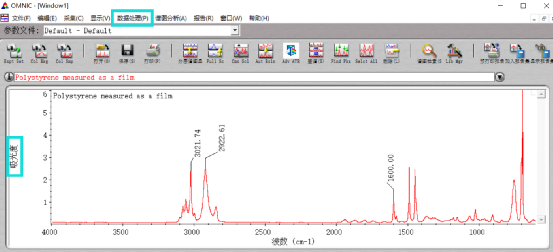

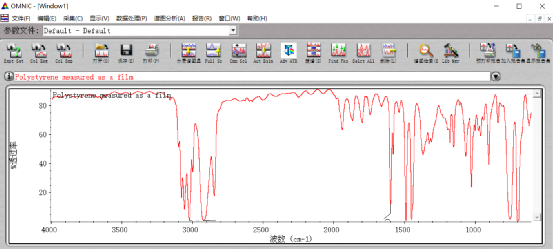

发表时间:2021-08-07 14:48 红外光谱软件常用操作教程1.透过率及吸光度图转换 操作步骤: (1)选中要转换的谱图; (2)“数据处理”菜单中选择“%透过率”/“吸光度”。
2.波数及波长转换

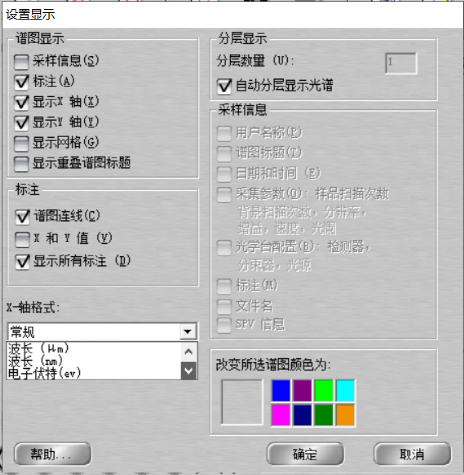

方法1: 操作步骤:“显示”-“显示参数设定”。

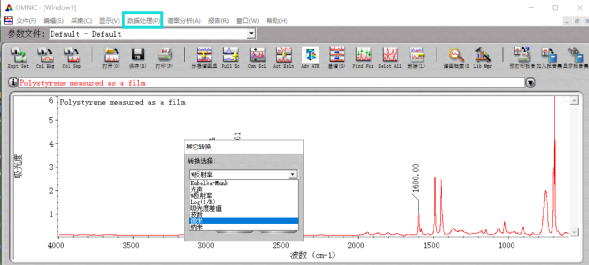

方法2: 操作步骤:“数据处理”-“其他转换”-“微米/波数”。
3.标峰
方法1: 操作步骤:“谱图分析”-“标峰”。 通过改变阈值及灵敏度进行调整标峰,阈值是图中黑色的线。 若是吸光度图:黑色线之上的峰被标出;若是透过率图:黑色线之下的峰被标出。
灵敏度决定“标峰”命令是否能找到肩峰和基线上的一些小峰,灵敏度还考虑了临近峰的相对大小。 灵敏度低:肩峰会被当做大峰的一部分,小峰则会被当做基线上的噪音,这两种特征峰都不会被找到。 灵敏度较高:肩峰和小峰都被找到并标出,过高则使得噪声和其他不重要的峰也和有用的峰一起标出。

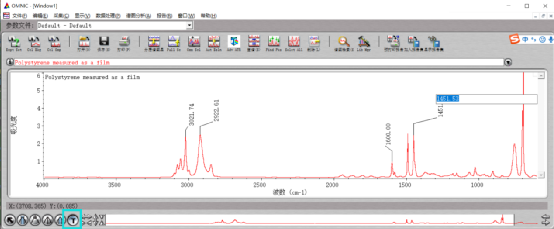

方法2: 使用左下角标峰工具“T”逐个标峰。
操作步骤: (1)选定所要标峰的谱图; (2)显示要标峰的谱图范围,或利用谱图区间工具来选择更小的范围; (3)选择“谱图分析”菜单下的“标峰”命令; (4)如果要改变阈值,在阈值线的上方或下方点击; (5)用灵敏度滚动条改变灵敏度设置; (6)要显示或取消显示Y轴,单击“Y轴”按钮; (7)要打印谱图,并在谱图下面打印被标出的峰表,单击“打印”按钮; (8)要拷贝峰表到Windows的剪贴板上,选择“剪贴板”按钮; (9)要将原来的谱图替换为有标峰的谱图或要将标峰结果加入一个谱图窗口,从“标峰”窗口顶部的窗口选择框中选择需要的选项,然后单击“加”或“替代”。
4.生成直线
“生成直线”可以消除不想要的谱图特征峰,改善谱图的显示,主要是用来处理CO2的峰,其他位置的峰不建议修改。
操作步骤: (2)使用区间工具选择待处理的谱图区域; (3)在“数据处理”菜单中选择“生成直线”命令。
5.自动基线校正

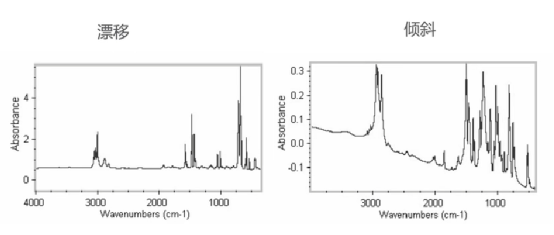

理论上,基线是由谱图上那些没有明显吸收的部分构成,图上这些部分的吸收是零(或100%透过率);实际上,基线可能发生漂移、倾斜或弯曲。 造成基线不平直的可能原因有: (1)样品片太厚或样品与背景的透过相差太大; (2)压片前没有将样品与KBr仔细研磨,大粒子(大于5微米)引起散射。这导致高频的吸收增加,表现为朝高频方向向上的斜坡。 (3)ATR谱图中的吸收值可能朝低频方向向上倾斜,对样品的穿透深度增加,反射损失的能量增多。 (4)如果参考谱图与样品谱图的基线明显不同,则差谱后整体基线可能不接近零吸收。 自动基线校正适用于漂移/倾斜的图谱(漂移:数据吸光度不是从0开始的),校正的时候需要先数据转换成吸光度。
操作步骤: (1)选择要校正基线的谱图; (2)选择(用区间工具)或显示明用取景器)您想进行基线校正的谱图区域; (3)在“数据处理”菜单中选择“自动基线校正”命令。
6.平滑
“平滑”操作存在删除数据点的情况,被平滑程度取决于平滑过程中使用的点数。 点数设置:可以是5到25中任何1个奇数,点数越多平滑程度越高。平滑会使数据看上去信噪比很高,但是也有可能使数据丢失一些细节峰。所以要慎用平滑,如果想获得一张信噪比高的光谱可以通过增加扫描次数来实现。 操作步骤: “数据处理”-“平滑”-选择平滑点数。
7.纵坐标归一化
“纵坐标归一化”命令可将所选择谱图的Y轴标尺转换成一个标准的标尺,其数据点的Y值范围从最低点的零吸收单位到最高峰的1个吸收单位(对于吸收谱谱图),或从10%到100%透过率(对于透射谱谱图)。但谱图经归一化后,不能用于定量分析。 归一化就是把光谱的所有强度值都除以光谱中的最高强度值,这样光谱最强值为1,其他波长的谱线强度均低于1。 在透射实验中,较厚的材料样品比较薄的样品吸收更多的红外能量,结果表现为更高的谱峰。归一化谱图可以补偿光程长造成的影响,并且使二者的谱峰可以进行比较。
操作步骤: 1.选择要归一化的谱图; 2.在“数据处理”菜单中选择“纵坐标归一化”命令。
8.差谱

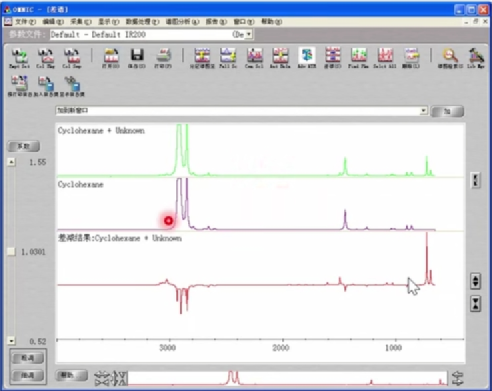

“差谱”主要应用于混合体系谱图解,例如溶剂,多组分,杂质谱图间的比较。 反应过程监测。例如:化学反应或固化等的谱图时,谱图会反映出所发生的化学变化。 从谱图系列中差减去“零时刻”的谱图(在反应开始前采集的谱图),所得的差谱将有助于了解所发生的变化。
差谱结果=混合组分谱图-单组分谱图X系数 操作步骤: (1)选择要作差谱的两张谱图; (2)在“数据处理”菜单中选择“差谱”; (3)若对差谱结果不满意,可改变差减系数; (4)若对差谱感到满意,可以用它来代替样品谱图或者将它加到一个谱图窗口中去。
